Tá bunriachtanais ag córais téimh (lena n-áirítear téamh sibhialta, téamh tionsclaíoch, téamh fuinnimh nua, etc.) maidir le píblínte, mar shampla friotaíocht ardteochta, friotaíocht tuirse teirmeach, séalaithe iontaofa, inoiriúnaitheacht do leathnú teirmeach agus crapadh, agus comhoiriúnacht mheán. Tá píopaí miotail traidisiúnta (cosúil le píopaí cruach ghalbhánuithe) seans maith go scoilteadh mar gheall ar strus teirmeach, agus tá píopaí plaisteacha teoranta ag an teorainn teocht uachtarach. Mar sin féin, is féidir le bellows cruach dhosmálta, lena n-ábhar uathúil agus dearadh struchtúrach, na fadhbanna seo a réiteach go héifeachtach agus a bheith ina réiteach píblíne idéalach do chórais téimh. Déanann an méid seo a leanas mionléiriú ar réitigh feidhmchláir shonracha ó iltoisí
Oiriúnú Doimhin ar Buntáistí Croífheidhmíochta do Riachtanais an Chórais Téimh
Tá luaineachtaí teochta móra (-10 ℃ go 300 ℃) tréithrithe ag timpeallacht oibriúcháin na gcóras téimh, meáin ilghnéitheacha (uisce te, gal, ola seoltaí teasa, etc.), agus strus teirmeach agus creathadh a bheith ann. Is féidir le feidhmíocht bellows cruach dhosmálta na ceanglais seo a chomhlíonadh go cruinn :
Friotaíocht Ardteochta den Scoth agus Cobhsaíocht Teirmeach: Is féidir le 304 cruach dhosmálta timpeallachtaí meánteochta a sheasamh faoi bhun 200 ℃ (cosúil le téamh uisce te sibhialta), is féidir le 316 cruach dhosmálta oiriúnú do chásanna ardteochta 200-400 ℃ (cosúil le píblínte gaile tionsclaíoch), agus is féidir le gráid speisialta (cosúil le córais téimh 310 ℃ thuas a bheith ag obair fiú - dóiteáin oibre i gcórais téimh 310 ℃ thuas). Ní rachaidh an t-ábhar in aois nó ní bheidh maolú ar neart aige mar gheall ar theocht ard fadtéarmach
Cumas Cúitimh um Fhriotaíocht Tuirse Teirmeach agus Leathnú: De bharr struchtúr rocach na mboilgeog tá dea-síneadhacht aiseach aige. Le linn timthriall tosaithe an chórais téimh (ardú teochta) agus múchadh (titim teocht), féadann sé athrú fad an phíblíne de bharr leathnú teirmeach agus crapadh a ionsú (is féidir leis an méid cúitimh 5% -10% dá fhad féin a bhaint amach), ag laghdú scaoilte comhéadan nó scoilteadh píblíne de bharr naisc dochta. Tá sé oiriúnach go háirithe chun coirí, malartóirí teasa agus trealamh eile a nascadh le príomh-phíblínte
Comhoiriúnacht Meánach agus Frithsheasmhacht Creimthe: Tá caoinfhulaingt aige ar mheáin téimh coitianta mar uisce te, gal, agus ola seoltaí teasa. Is féidir le 304 cruach dhosmálta seasamh in aghaidh scálaithe na n-ian cailciam agus maignéisiam in uisce agus creimeadh ocsaigine. Is féidir le 316 cruach dhosmálta creimeadh ó ghal ina bhfuil sulfair agus ó mheáin seoltachta teasa lag aigéadach a sheasamh, ag seachaint sceitheadh meánach de bharr creimeadh agus bréifnithe bhalla istigh na píblíne.
Iontaofacht Séalaithe agus Cumas Brú-Iompartha: Trí flange cruinneas-mheaisínithe, snáithe agus struchtúir naisc eile, in éineacht le gaiscéid séalaithe ardteochta resistant (cosúil le gaiscéid graifíte, gaiscéid clúdaithe miotail), is féidir séalaithe sceitheadh nialasach faoi ardteochtaí fadtéarmacha a bhaint amach. Is féidir leis an mbrú oibre 1.6-10MPa a bhaint amach, ag freastal ar riachtanais brú teasa sibhialta ísealbhrú (faoi bhun 0.6MPa) agus córais gaile tionsclaíoch ardbhrú (os cionn 4.0MPa).
Éifeachtúlacht Seolta Teasa agus Coigilt Fuinnimh: Tá seoltacht theirmeach cruach dhosmálta (thart ar 16-21 W / (m · K)) níos airde ná píopaí plaisteacha, agus is féidir le struchtúr annular na bellows an t-achar teagmhála idir an meán agus an phíblíne a mhéadú, ag luasghéarú aistriú teasa. Ag an am céanna, is féidir balla seachtrach an phíblíne a bheith feistithe go áisiúil le ciseal inslithe chun caillteanas teasa a laghdú agus feidhmíocht coigilte fuinnimh an chórais a fheabhsú.
Cásanna Iarratais tipiciúla
Is féidir le bellows cruach dhosmálta réiteach sonrach a dhéanamh ar phointí pian iarratais na bpíblínte traidisiúnta i gcineálacha éagsúla córais téimh :
Córais Téimh Shibhialta agus Uisce Te
Píopaí brainse a nascadh idir radaitheoirí agus príomh-phíopaí: Ag baint úsáide as solúbthacht na bellows, is féidir leo constaicí ar nós ballaí agus troscán a sheachbhóthar go héasca, úsáid uillinn a laghdú, agus friotaíocht sreabhadh uisce níos ísle; ag an am céanna, ionsúnn siad leathnú agus crapadh píblíne le linn séasúir téimh agus neamhthéimh chun sceitheadh comhéadan a sheachaint.

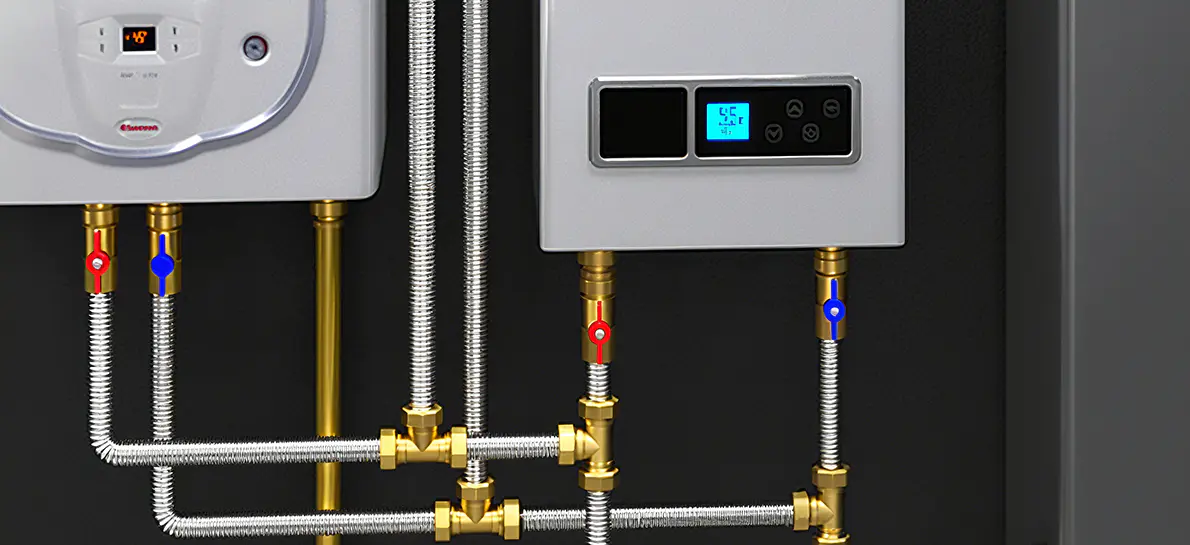

Ceangal idir coirí ar crochadh balla agus píblínte uisce te: Is féidir leo teocht an uisce te 80-95 ℃ a sheasamh le linn oibriú coirí balla, seasamh in aghaidh tuirse teirmeach de bharr tosaithe agus múchadh go minic, agus tá siad níos marthanaí ná píobáin rubair (éasca le haois) agus píopaí copair (rigidity láidir), le saol seirbhíse níos mó ná 15 bliain.
Ceangal iomadúil i téamh radanta urláir íseal-teocht (téamh urlár uisce): Is féidir le cloigíní beag-chaighdeán (DN15-DN25) oiriúnú do leagan amach ilbhrainse na bpíopaí téimh urláir, friotaíocht sreabhadh uisce a laghdú, agus aonfhoirmeacht diomailt teasa a fheabhsú.
Córais téimh thionsclaíoch
Ceangal idir coirí agus píblínte gaile: Ag asraon coirí guail / gásbhreoslaithe, is féidir le bellows an leathnú teirmeach mór a ionsú le linn tosaithe an choire, comhlaí agus comhéadain píblíne a chosaint, agus sceitheadh gaile a sheachaint (is gnách go mbíonn teocht gaile 150-300 ℃, brú 1.0-4.0MPa).
Córais téimh ola seoltaí teasa: Úsáidtear iad chun foirnéisí ola seoltachta teasa a nascadh le himoibreoirí, triomadóirí agus trealamh eile. Is féidir le 316 cruach dhosmálta creimeadh fadtéarmach ola teasa (teocht 200-300 ℃) a sheasamh, agus cuireann a fhriotaíocht creathadh (a ghintear trí oibriú caidéil) cosc ar scaoileadh na hailt píblíne.
Nasc píblíne de threalamh téimh leictreach: Mar phíblínte ionraoin agus asraonta imoibreoirí teasa leictreacha, is féidir le bellows oiriúnú do theocht ard áitiúil na n-eilimintí téimh leictreach, agus níl aon fhadhb ann maidir le hastú boladh ó phíobáin phlaisteacha.
Córais Nua Téimh Fuinnimh
Píblínte cúrsaíochta na gcóras bailithe teirmeach gréine: Ag nascadh bailitheoirí gréine agus umair stórála uisce te, is féidir le 304 cruach dhosmálta teocht ard (70-100 ℃) a sheasamh faoi sholas díreach na gréine agus creimeadh báistí, agus déanann an struchtúr solúbtha oiriúnú do dhíláithriú beag bailitheoirí de bharr uillinneacha suiteála.
Píblínte uisce-chúrsaíochta caidéil teasa aeir: Sa raon luaineachta teochta de -10 ℃ go 55 ℃, is féidir le bellows mar chúiteamh ar leathnú agus crapadh píblínte de bharr athruithe teochta comhshaoil, ag seachaint bhrabús íseal-teocht nó dífhoirmiúchán ardteochta na bpíopaí plaisteacha.
Cásanna Téamh Speisialta
Píblínte díghalrúcháin gaile sa tionscal próiseála bia: Tá balla istigh na mboilgeog cruach dhosmálta réidh agus éasca le glanadh, ag teacht le caighdeáin sláinteachais bia (cosúil le deimhniú 3A), in ainneoin díghalrúcháin gaile ardteochta 121 ℃, agus gan aon riosca truaillithe meirge.
Nasc píblíne de threalamh téimh saotharlainne (cosúil le folcadáin ola, umair teocht tairiseach): Is féidir le bellows beag-chaighdeán (DN6-DN15) a oiriúnú go cruinn le trealamh beachtais, agus cinntíonn a gcuid friotaíocht creathadh tarchur cobhsaí meánach le linn turgnaimh.
Príomhphointí Roghnúcháin agus Sonraíochtaí Suiteála
1. Roghnú Eolaíoch
Comhoiriúnú Ábhar: Roghnaítear 304 cruach dhosmálta do chórais mheánteochta (≤200 ℃); Roghnaítear 316 cruach dhosmálta le haghaidh córais ardteochta (200-400 ℃) nó meáin chreimneach (cosúil le gal ina bhfuil sulfair); Roghnaítear cruach dhosmálta 310S do chórais teocht ultra-ard (> 400 ℃).
Calibre agus Rátáil Brú: Roghnaigh calibers DN10-DN300 de réir an ráta sreafa de mheán téimh (DN15-DN50 a úsáidtear go coitianta chun críocha sibhialta, DN50-DN200 chun críocha tionsclaíocha); ní mór an brú oibre a bheith ≥1.25 uair an brú dearadh córais (mar shampla, má tá brú dearadh córais gaile 1.6MPa, roghnaigh bellows le rátáil ≥2.0MPa).
Modh Ceangail: Úsáidtear nasc snáithithe (le téip amhábhar resistant ard-teocht) go coitianta i gcórais shibhialta; úsáidtear nasc flange (le gaiscéid créachta miotail) den chuid is mó i gcórais thionsclaíocha; is féidir hailt ferrule a roghnú le haghaidh nasc trealaimh beachtais (chun glaineacht a chinntiú gan coirnéil marbh).
Méid Cúitimh Leathnú: Ríomh an méid leathnaithe teirmeach de réir fad an phíblíne agus difríocht teochta (foirmle: ΔL = α × L × ΔT, áit a bhfuil α an chomhéifeacht leathnú líneach de chruach dhosmálta), ag cinntiú go bhfuil méid cúitimh na mbolg ≥ an luach ríofa chun síneadh nó comhbhrú iomarcach a sheachaint.
2. Sonraíochtaí Suiteáil
Réamhchóireáil agus Glanadh: Sula ndéantar é a shuiteáil, bain scála ocsaíd agus stains ola sa phíblíne. Ní mór córais ardteochta a dhíghalrú (cosúil le glanadh le trichloroethylene); nuair a bhíonn tú ag nascadh le trealamh bia agus cógaisíochta, ní mór bellows le ballaí istigh atá snasta go leictrealaíoch a roghnú chun fás miocróbach a sheachaint.
Lúbthachta agus Socrú: Is é an ga lúbthachta ≥ an ga atá sonraithe ag an táirge (de ghnáth 6-10 uair an trastomhas píopa). Tá sé toirmiscthe fórsa iomarcach a chur i bhfeidhm le linn lúbthachta fuar chun dífhoirmiúchán corrugation a chur faoi deara; socraítear tacaí sleamhnáin gach 2-3 méadar sa chuid dhíreach (a cheadaíonn leathnú aiseach), agus socraítear tacaí seasta ag an dá cheann den chuid cúitimh chun díláithriú cliathánach a theorannú.
Séalaithe agus Insliú: Nuair a úsáidtear nasc flange, déan na boltaí níos doichte go cothrom (céim ar chéim go trasnánach) chun teip róin de bharr ualach eccentric a sheachaint; ní mór píblínte ardteochta a bheith fillte le sraitheanna inslithe (cosúil le olann carraige, sileacáit alúmanaim) lasmuigh de na bellows, ach ní mór spás leathnaithe a chur in áirithe chun cosc a chur ar an gciseal inslithe bac a chur ar chúiteamh na mbolg.
Oibriú Trialach agus Tástáil: Tar éis a shuiteáil, déan tástáil brú uisce (tá an brú tástála 1.5 uair an brú oibre, agus coinnítear an brú ar feadh 30 nóiméad gan sceitheadh); ní mór do chórais ardteochta coimisiúnú te a dhéanamh chun monatóireacht a dhéanamh ar cibé an leathnaíonn na bellows agus an conradh go réidh agus an bhfuil sceitheadh ag an gcomhéadan.
Sochair Iarratais
Saol Seirbhíse an Chórais a Shíneadh: Is féidir le friotaíocht tuirse teirmeach cloigíní cruach dhosmálta timthriall oibríochta an chórais téimh a leathnú go saor ó thrioblóid go dtí níos mó ná 10 mbliana, i bhfad níos mó ná píopaí cruach ghalbhánuithe (5-8 mbliana) agus píopaí plaisteacha (3-5 bliana), ag laghdú costais athsholáthair.
Costais Chothabhála a Laghdú: Laghdaíonn friotaíocht creimeadh agus friotaíocht ardteochta cothabháil múchadh de bharr creimeadh agus réabadh píblíne, agus is féidir costais chothabhála bliantúla a laghdú 40% -60%; go háirithe i gcórais téimh thionsclaíoch, is féidir caillteanais táirgeachta de bharr sceitheadh ​​mheánach a sheachaint
Feabhas a chur ar Shábháilteacht Oibríochtúil: Laghdaíonn séala náid-sceitheadh ​​agus dearadh struis frith-teirmeach an baol scalladh agus tinte de bharr sceitheadh ​​meáin ardteochta (amhail gal agus ola seoltaí teasa), agus féadann siad caillteanais maoine de bharr sceitheadh uisce tí sa téamh sibhialta a laghdú.
Feabhas a chur ar Inoiriúnaitheacht an Chórais: Mar gheall ar an gcumas cúitimh solúbtha níl suiteáil píblíne teoranta ag struchtúir tógála (amhail ballaí agus urláir), go háirithe oiriúnach chun córais téimh a athrú i seanfhoirgnimh, rud a laghdóidh tochailt balla agus damáiste struchtúrach.
Achoimre
Trí na buntáistí déach a bhaineann le hábhar agus le struchtúr, baineann bellows cruach dhosmálta feidhmíocht chuimsitheach amach "friotaíocht teocht ard, frith-leathnú, séalaithe cobhsaí, agus saol seirbhíse fada" i gcórais téimh. Cibé an riachtanais chompord an téimh shibhialta nó na coinníollacha oibre crua a bhaineann le téamh tionsclaíoch, is féidir leo réitigh iontaofa píblíne a sholáthar, ag leagan bonn láidir d'oibriú éifeachtach agus sábháilte na gcóras téimh.
