I gcórais tarchurtha gáis, baineann sábháilteacht, feidhmíocht séalaithe, agus cobhsaíocht píblínte go díreach le gnáthoibriú an chórais agus le sábháilteacht pearsanra. Cibé an gás tionsclaíoch (cosúil le ocsaigin, nítrigin, hidrigin), gáis bhreosla (gás nádúrtha, gás peitriliam leachtaithe), nó gáis speisialta (cosúil le gáis creimneach, gáis ard-íonachta), tá na ceanglais maidir le píblínte tarchurtha thar a bheith dian. Is féidir le bellows cruach dhosmálta, lena n-ábhar uathúla agus buntáistí struchtúracha, fadhbanna a réiteach go héifeachtach ar nós sceitheadh, creimeadh, agus tionchar creathadh atá os comhair píblínte traidisiúnta sa tarchur gáis, rud a fhágann gur rogha iontach iad do chórais gháis. Déanann an méid seo a leanas mionléiriú ar réitigh shonracha ó thoisí iolracha
Buntáistí Croífheidhmíochta a Mheaitseáil go Beacht le Ceanglais an Chórais Gháis
Is iad na bunriachtanais a bhaineann le córais gháis le haghaidh píblínte ná séalaithe iomlán, friotaíocht le creimeadh gáis, friotaíocht le creathadh agus tionchar, inoiriúnaitheacht d'luaineachtaí brú, agus rialú glaineachta. Is féidir le saintréithe cruach dhosmálta thíos na ceanglais seo a chomhlíonadh go foirfe :
Feidhmíocht Séalaithe Extreme: Ag glacadh le 304, 316, agus ábhair chruach dhosmálta eile atá déanta go hiomlán, baintear na bellows agus na foircinn cheangail (cosúil le snáitheanna, flanges) amach comhar daingean trí mheaisínithe beachtas, ar féidir leo séalaithe crua miotail-go-miotail a bhaint amach nó a mheaitseáil le rónta speisialta (cosúil le gaiscéid copair, gaiscéid PTFE) chun a chinntiú go bhfuil sceitheadh nialasach ag baint le gaiscéid PTFE. I gcás córais gáis ardbhrú (le brú oibre suas le 10MPa nó níos mó), tá a iontaofacht séalaithe i bhfad go dtí píobáin rubair nó píblínte miotail gnáth, agus is féidir an ráta sceite a rialú faoi bhun 1 × 10 ¹ ⁰ Pa · m³ / s.
Friotaíocht Creimeadh Gáis den scoth: Is féidir le 304 cruach dhosmálta creimeadh fadtéarmach ag gáis thirim (cosúil le ocsaigin, nítrigin) agus gáis bhreosla neamh-chreimneach a sheasamh; Is féidir le 316 cruach dhosmálta, mar gheall ar a ábhar moluibdín, seasamh in aghaidh creimeadh trí gháis bhreosla ina bhfuil sulfair, gás clóirín, fluairíd hidrigine, agus gáis chreimneach eile, ag seachaint foirmiú poill nó scaoileadh neamhíonachta ar bhalla istigh an phíblíne de bharr creimeadh, rud a chinntíonn íonacht an tarchurtha gáis.
Friotaíocht ar Chreathadh agus ar Bhrú-luaineacht: Tá dea-elasticity ag struchtúr rocach annular na mbolg, is féidir leis vibrations agus bíoga brú a ghintear trí oibriú an chomhbhrúiteora agus oscailt / dúnadh comhla sa chóras gáis a ionsú, an tiúchan strus ag comhéadain píblíne a laghdú, agus an baol sceitheadh scaoilte de bharr naisc dochta a laghdú. Tá sé oiriúnach go háirithe chun páirteanna a nascadh idir comhbhrúiteoirí gáis, umair stórála, agus píblínte
Inoiriúnaitheacht Glaineacht: Tar éis snasta leictrealaíoch an bhalla istigh, is féidir leis an roughness dromchla Ra a bheith chomh híseal le 0.8μm nó níos lú, nach bhfuil sé éasca le neamhíonachtaí nó taise sa ghás a adsorb, agus ní thiteann aon cháithníní amach. Comhlíonann sé riachtanais tarchurtha gáis ard-íonachta (cosúil le nítrigin íonachta ultra-ard a úsáidtear sa tionscal leictreonaic, gáis speisialta a úsáidtear i ndéantúsaíocht leathsheoltóra) agus seachnaíonn sé truailliú gáis a dhéanann difear do cháilíocht an táirgthe.
Inoiriúnaitheacht Teocht Leathan agus Brú: Is féidir leis oibriú go cobhsaí sa raon teochta -200 ℃ go 450 ℃, oiriúnú do tharchur vaporization gáis leachtaithe íseal-teocht (cosúil le nítrigin leachtach, ocsaigin leachtach) agus córais gáis ardteochta; clúdaíonn an brú oibre ó fholús go 30MPa, rud nach féidir ní hamháin freastal ar riachtanais píblínte gáis breosla ísealbhrú (faoi bhun 0.1MPa) ach freisin a úsáid i gcórais tarchurtha gáis tionsclaíocha ardbhrú.
Cásanna Iarratais tipiciúla
Is féidir le bellows cruach dhosmálta fadhbanna tarchurtha a réiteach go sonrach i gcineálacha éagsúla córais gáis :
Córais Tarchurtha Gáis Tionscail
Úsáidtear é le haghaidh nasc píblíne de gháis támha ar nós ocsaigine, nítrigine, agus argón, go háirithe i gceardlanna táthú agus réimsí próiseála miotail. Is féidir le friotaíocht creathadh bellows an baol sceite ag an nasc idir sorcóirí ocsaigine agus píblínte a laghdú
I gcórais tarchurtha hidrigine, is féidir le 316 ábhar cruach dhosmálta brabú hidrigine a sheachaint, agus le struchtúr séalaithe speisialta, féadann sé guaiseacha pléasctha de bharr sceitheadh hidrigine a chosc.
Le haghaidh tarchur gáis creimneach tionsclaíocha (cosúil le gás clóirín, dé-ocsaíd sulfair), roghnaítear bellows cruach dhosmálta 316L chun seasamh in aghaidh creimeadh an phíblíne ag gáis agus chun oibriú sábháilte fadtéarmach an chórais a chinntiú.
Córais Soláthar Gáis

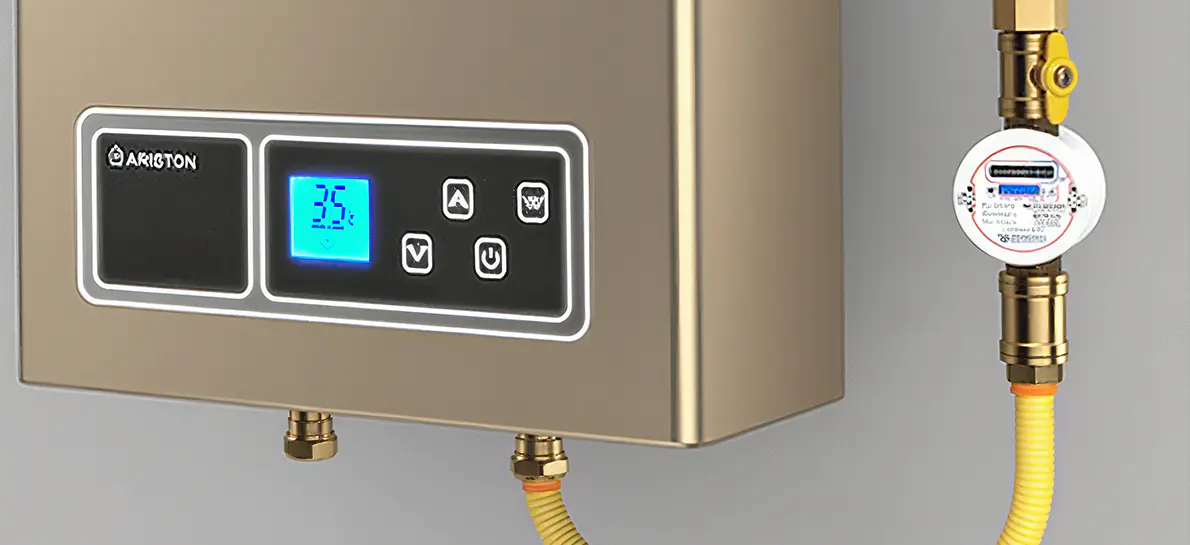

Le haghaidh nasc píblíne laistigh agus lasmuigh de ghás nádúrtha uirbeach agus gás peitriliam leachtaithe, úsáidtear bellows idir méadair gháis, comhlaí, agus príomhphíblínte. Féadann a gcúiteamh solúbtha sceitheadh comhéadan a laghdú de bharr díláithriú píblíne mar gheall ar shocrú foirgnimh nó athruithe teochta
I gcás píopaí brainse gáis i gcistineacha tráchtála agus áitheanna tionsclaíocha, is féidir le friotaíocht teocht na gcloch a oiriúnú don timpeallacht ardteochta in aice le soirn, agus seachnaíonn a bhfeidhmíocht frith-aosaithe scoilteadh agus sceitheadh píobáin rubair mar gheall ar úsáid fhadtéarmach.
Córais Gáis Speisialta agus Gáis Ardíonachta
Le haghaidh tarchur gáis ard-íonachta (cosúil le amóinia ultra-ard-íonachta, silane) sna tionscail leathsheoltóra agus fótavoltach, is féidir le bellows le ballaí istigh atá snasta go leictrealaíoch truailliú teagmhála idir gáis agus píblínte a laghdú, rud a chinntíonn íonacht an gháis (99.9999% nó níos mó);
I gcás píblínte gáis saotharlainne (cosúil le gáis iompróra le haghaidh crómatagraf gáis, gáis speisialta le haghaidh anailíse speictreach), cinntíonn asaithe íseal bellows cobhsaíocht na gcomhpháirteanna gáis agus feabhsaíonn sé cruinneas na sonraí turgnamhacha.
Nasc Trealamh Stórála agus Próiseála Gáis
Maidir leis an nasc idir umair stórála gáis, sorcóirí, agus vaporizers, comhlaí laghdaithe brú, is féidir le bellows vibrations a ionsú le linn oibriú trealaimh agus feidhmíocht séalaithe na gcomhéadan comhla a chosaint;
Chun an nasc idir an píopa asraon leachtach de ghás íseal-teocht (cosúil le nítrigin leachtach, argón leachtach) umar stórála agus vaporizers, is féidir le bellows oiriúnú d'athruithe teochta ó theocht íseal go teocht gnáth, ag seachaint scoilteanna i bpíblínte mar gheall ar leathnú teirmeach agus crapadh.
Príomhphointí Roghnúcháin agus Sonraíochtaí Suiteála
1. Roghnú Eolaíoch
Roghnú Ábhar: Déan an t-ábhar a chinneadh de réir airíonna gáis - roghnaítear 304 cruach dhosmálta le haghaidh gáis táimhe agus gáis breosla; Roghnaítear cruach dhosmálta 316/316L le haghaidh gáis chreimneach agus gáis breosla i dtimpeallachtaí uisce farraige; tá gá le cruach dhosmálta ísealcharbóin (cosúil le 316L) le ballaí istigh atá snasta go leictrealaíoch le haghaidh córais gáis ard-íonachta.
Calibre agus Rátáil Brú: Roghnaigh calibers DN6-DN200 de réir sreabhadh gáis. Caithfidh an brú oibre brú dearadh an chórais a mheaitseáil (mar shampla, roghnaítear rátáil 1.6MPa de ghnáth do chórais gháis, agus roghnaítear rátáil 6.4MPa nó níos airde do gháis ardbhrú tionsclaíocha).
Modh Nasctha: Úsáidtear nasc snáithithe (le séalaithe gás-shonrach) go coitianta i gcórais gáis; úsáidtear nasc flange (le séala O-fáinne) den chuid is mó i gcórais gáis thionsclaíocha; Roghnaítear hailt róin aghaidh VCR do chórais gáis ard-íonachta chun sceitheadh nialasach agus glaineacht a chinntiú
Fad agus Méid Cúitimh: Déan an fad a chinneadh de réir na gceanglas díláithrithe píblíne, agus cuir an liúntas cúitimh aiseach nó cliathánach siar (de ghnáth ní mó ná 10% d'fhad éifeachtach na bellows an méid cúitimh) chun nach gcuirfear isteach ar an tséala mar gheall ar shíneadh nó comhbhrú iomarcach.
2. Sonraíochtaí Suiteáil
Cóireáil Cosc agus Glanadh Dóiteáin: Sula ndéantar an córas gáis a shuiteáil, cinntigh nach bhfuil aon eisíontais sa phíblíne chun sparks a sheachaint le linn na suiteála; Sula ndéantar an córas gáis ard-íonachta a shuiteáil, glan balla istigh na mbolg le eatánól iomlán chun stains ola agus cáithníní a bhaint.
Lúbthachta agus Socrú: Le linn na suiteála, níor chóir go mbeadh an ga lúbthachta níos lú ná an luach a shonraíonn an táirge (de ghnáth 5-8 huaire an trastomhas píopa), agus tá cosc ar chasadh éigean; socraítear lúibíní seasta gach 1.5-2 méadar sa chuid dhíreach, agus cuirtear lúibíní treorach ag an dá cheann den chuid lúbthachta chun dífhoirmiúchán de bharr féin-mheáchan an phíblíne a chosc.
Cosaint Dromchla Séalaithe: Roimh an nasc, seiceáil maoile aghaidheanna flange agus comhéadain snáithithe, agus bain burrs agus scratches; feidhm shéalaithe gás-shonrach a fhreagraíonn don ghás le linn nasc snáithithe (cosúil le téip shéalaithe PTFE don ghás), agus roghnaigh gaiscéid atá comhoiriúnach leis an ngás le haghaidh nasc flange (cosúil le gaiscéid rubair ola-resistant le haghaidh gáis, gaiscéid PTFE le haghaidh gáis chreimneach).
Brath Sceitheadh: Tar éis a shuiteáil, ní mór tástáil sceite a dhéanamh - cuirtear uisce gallúnach i bhfeidhm ar chomhéadain chun mboilgeog a bhrath i gcórais gháis; úsáidtear mais-speictriméadar héiliam i gcórais gháis thionsclaíoch agus ard-íonachta chun a chinntiú go gcomhlíonann an ráta sceite ceanglais an chórais (amhail ráta sceite na gcóras gáis ard-íonachta ≤1×10⁻¹ Pa·m³/s).
Sochair Iarratais
Feabhas a chur ar Shábháilteacht an Chórais: I gcomparáid le píobáin déanta as cruach ghalbhánuithe traidisiúnta nó píobáin rubair, laghdaítear an baol sceite a bhaineann le bellows cruach dhosmálta níos mó ná 95%, go háirithe i gcórais gáis le gáis inadhainte agus pléascacha mar ghás breosla agus hidrigin, rud a d'fhéadfadh tionóiscí sábháilteachta féideartha a laghdú go mór.
Saol na Seirbhíse a Shíneadh: Tá ábhair chruach dhosmálta frith-aosaithe agus resistant creimeadh, le saol seirbhíse níos mó ná 20 bliain, i bhfad níos mó ná píobáin rubair (1-3 bliana) agus gnáthphíopaí cruach (8-10 mbliana), ag laghdú minicíocht athsholáthair agus costais chothabhála.
Íonacht agus Cáilíocht Gáis a Chinntiú: I gcórais gháis ard-íonachta, féadann sé scriosadh táirgí de bharr truaillithe píblíne a sheachaint (amhail lochtanna i sliseanna leathsheoltóra de bharr gáis eisíontais) agus caillteanais táirgeachta a laghdú.
Oiriúnú do Choinníollacha Oibre Coimpléascacha: Réitíonn an cumas cúitimh solúbtha an tionchar a bhíonn ag socrú foirgnimh, creathadh trealaimh, agus athruithe teochta ar phíblínte, laghdaítear cothabháil múchadh de bharr damáiste píblíne, agus feabhsaíonn sé cobhsaíocht oibriú an chórais.
Achoimre
Trí oiriúnú ábhar, leas iomlán a bhaint struchtúrach, agus meaisínithe beachtas, baineann bellows cruach dhosmálta feidhmíocht chuimsitheach "séalaithe sábháilte, friotaíocht creimeadh agus marthanacht, agus tarchur glan" amach i gcórais gháis. Cibé an gás tionsclaíoch traidisiúnta, gáis bhreosla sibhialta, nó córais gháis speisialta ard-éilimh iad, is féidir leo réitigh tarchurtha iontaofa a sholáthar, ag tabhairt ráthaíocht dhaingean d'oibriú sábháilte agus cobhsaí na gcóras gáis.
